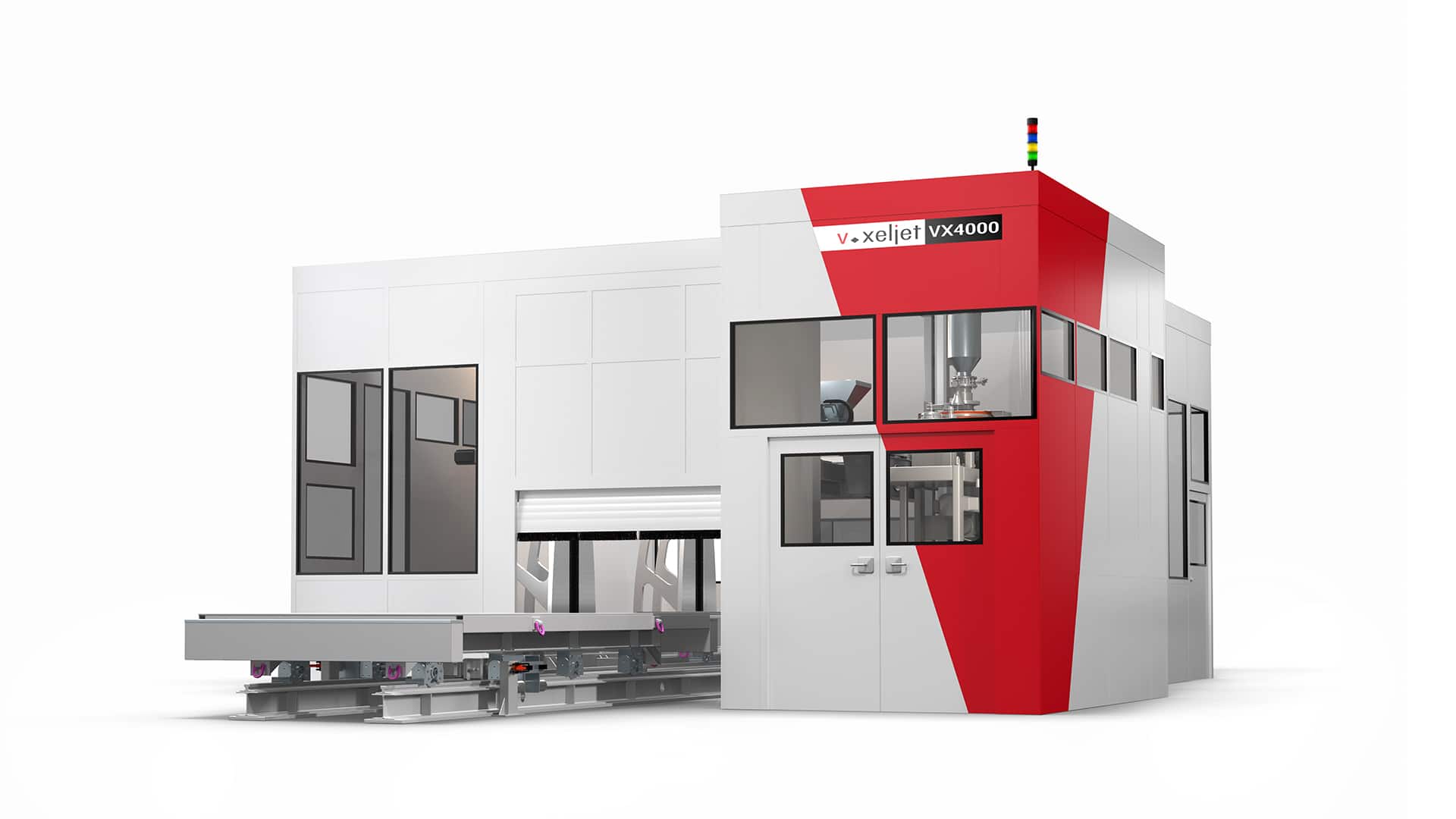

voxeljet的工业沙子3D打印机VX4000。

VX4000:
全球最大的砂型
3D打印机

下一个
产品类别
VX2000

4.000mm

最大长度

200dpi

最高分辨率

8.000l

最大体积

VX4000是世界上最大的沙模3D打印系统。它的连续构建体积为4 x 2 x 1米,在构建体积方面是无与伦比的。与voxeljet的小型3D打印系统不同,VX4000采用了创新的专利层结构工艺,确保了一致的转换时间、最高的精度和部件质量,即使是大批量的生产订单和较小的部件系列。在每个新打印层之后,打印头和涂布机不是降低Z轴,而是在每个工艺步骤之后提升。VX4000还可以打印箱体的墙壁。通过这种方式,3D打印机将组件固定在安装空间内,同时保护系统组件。这使得VX4000能够有效降低单位成本、交付时间和维护工作。

在灵活性和可重复性方面自成一格。如果需要大尺寸的特殊形状或小尺寸的系列质量的零件,VX4000既能提供安装空间,又能提供高效、低成本的生产精度和速度。VX4000采用双向打印头技术,只需两道工序就能打印出长4米、宽2米的整个施工现场。当打印头还在作业现场打印时,3D打印系统就开始涂抹下一层沙子。这种 “平行重涂 “的系统功能缩短了打印时间,使VX4000能够以无与伦比的速度生产大批量的建筑作业。

通过使用铸造厂标准材料,3D打印的形式可以无缝集成到现有的价值链中。VX4000使用了为3D打印优化的呋喃树脂和标准化的石英砂。打印头的工作分辨率高达200dpi,因此,即使是最复杂的组件几何形状也能精确地复制到头发的宽度。是补充现有生产的理想选择,也是缓冲不稳定的生产高峰期的理想选择。

作为一款坚固耐用的3D打印机,VX4000非常适合多班操作的高要求工业应用。VX4000能够处理巨大的工作量。由于采用了创新和适应性强的打印工艺,操作资源的重量不会转移到敏感的机器部件上。

优势可用性

快速学习,智能操作。

VX4000可以做很多事情,但由于整个维捷VX系列都采用了深思熟虑的人体工程学概念,因此操作依然简单。

优势兼容性

无缝整合

使用铸造标准材料,可以快速加工模具、零件和模型。

优势产量

最大限度地提高生产力

在139升/小时的速度下,VX4000是世界上最经济、最高效的3D打印系统之一。

精确的优势

精度

VX4000的分辨率高达200dpi,即使是长达4米的大尺寸部件,也能以最高的精度成像。

优点 灵活性

经济和灵活

VX4000可以打印小数量的大表格,也可以打印非常大数量的小表格。

质量优势

可连续运行

VX4000专为工业领域的生产使用而设计。作为一个强大的3D打印系统,它在工业多班制的连续运行中日复一日地证明了其可靠性。

应用范围

VX4000的建筑空间为4,000 x 2,000 x 1,000 mm,是3D打印大尺寸独立模具或各种小批量部件的理想选择。

模具成本正在成为决定性的成本驱动因素,特别是对于重达数吨的铸件。对于这种情况,VX4000为行业提供了一个高效、低成本的解决方案。它可以在没有工具的情况下快速生产砂模和型芯。由于使用标准铸造材料,模具可以在最短的时间内完成铸造。
使用VX4000,您可以按需3D打印系列质量的模具和零件。这是对传统生产的一种合理而经济的替代方案,特别是对于小批量或中等批量的生产。
您还可以使用VX4000来加强已实施的生产。例如,快速缓冲不稳定的生产高峰,或灵活地生产小批量的部件变型。

VX4000可用于:

50% 样件制作

90% 小批量

65% 批量生产

生产灵活

更快、更多的变体–无需高昂的前期成本。在所有需要速度和灵活性的领域,Binder Jetting 3D打印为行业提供了决定性的竞争优势。此外,快速成型制造还为开发过程中的设计和功能提供了全新的可能性。

上市时间–缩短设计和功能的开发和生产时间,使您的产品更快地进入市场。

几何自由–添加剂生产消除了传统工艺的制造限制。可打印的是建设性的设想。对于更轻、更高效或仅仅是超越目前可能的极限的产品。

缩放 – 如果需要更大的部件或更高的数量,您可以轻松地将voxeljet VX系列的生产转移到其他更小或更大的voxeljet VX系列系统上。

粘合剂喷射印刷工艺

粘结剂喷射是一种3D打印工艺,在这种工艺中,粉末材料被薄薄地涂抹在粘结剂上,有选择地粘结在粘结剂上。

在Binder Jetting工艺中,系统软件将CAD数据中定义的形状分解成成千上万的薄层,构成模具。即使是复杂的仿生内部结构或没有接触的情况下连接在一起的产品,也可以在这个过程中生产。

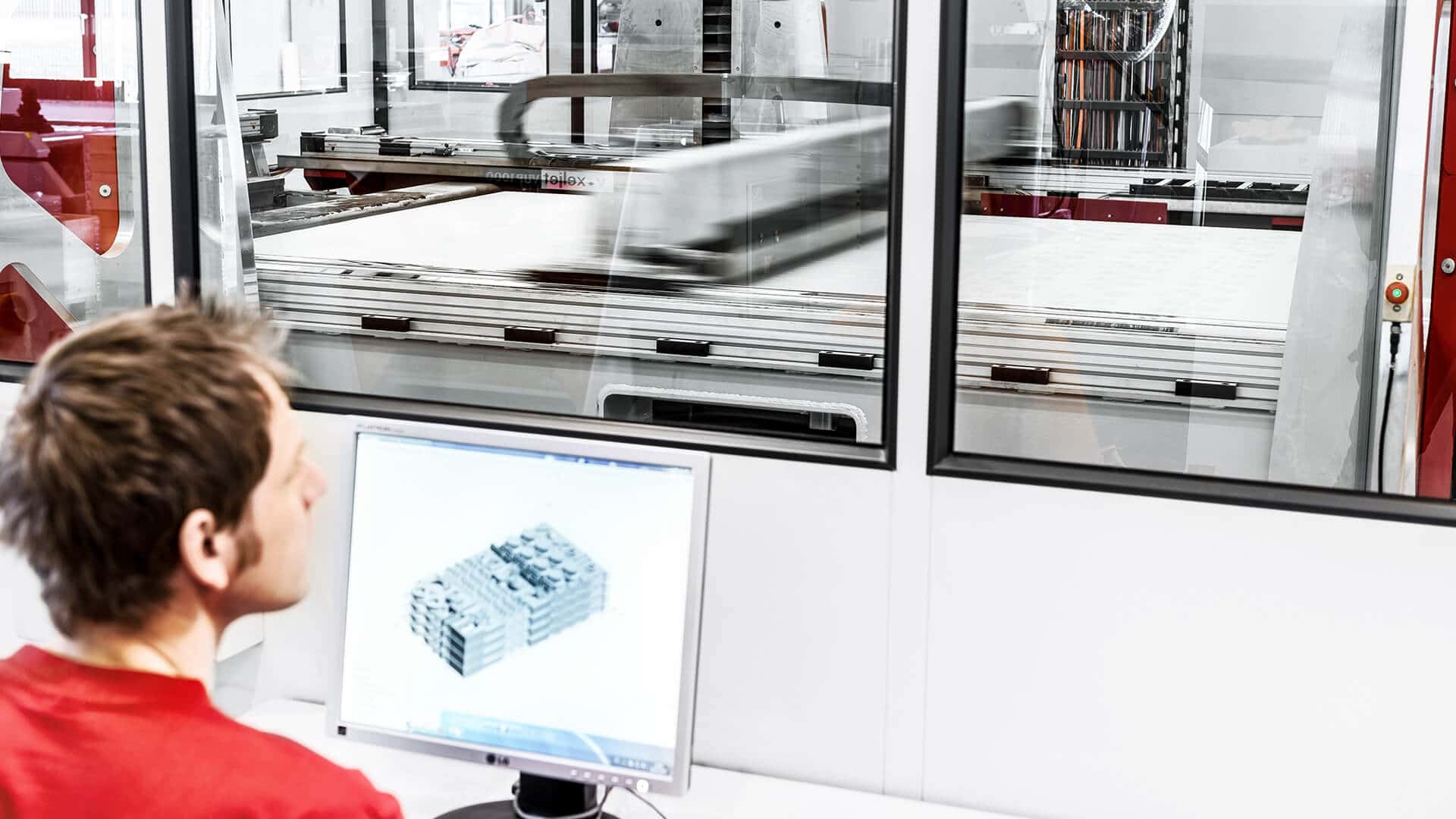

从voxeljet在VX4000上准备CAD文件。
涂装机在构建平台上涂抹头发般薄的粉末材料层,然后由打印头选择性地粘合。这些步骤重复进行,直到产品建立起来。在实践中,通常在一个作业箱中生产几种产品,以使这些产品得到最好的利用。

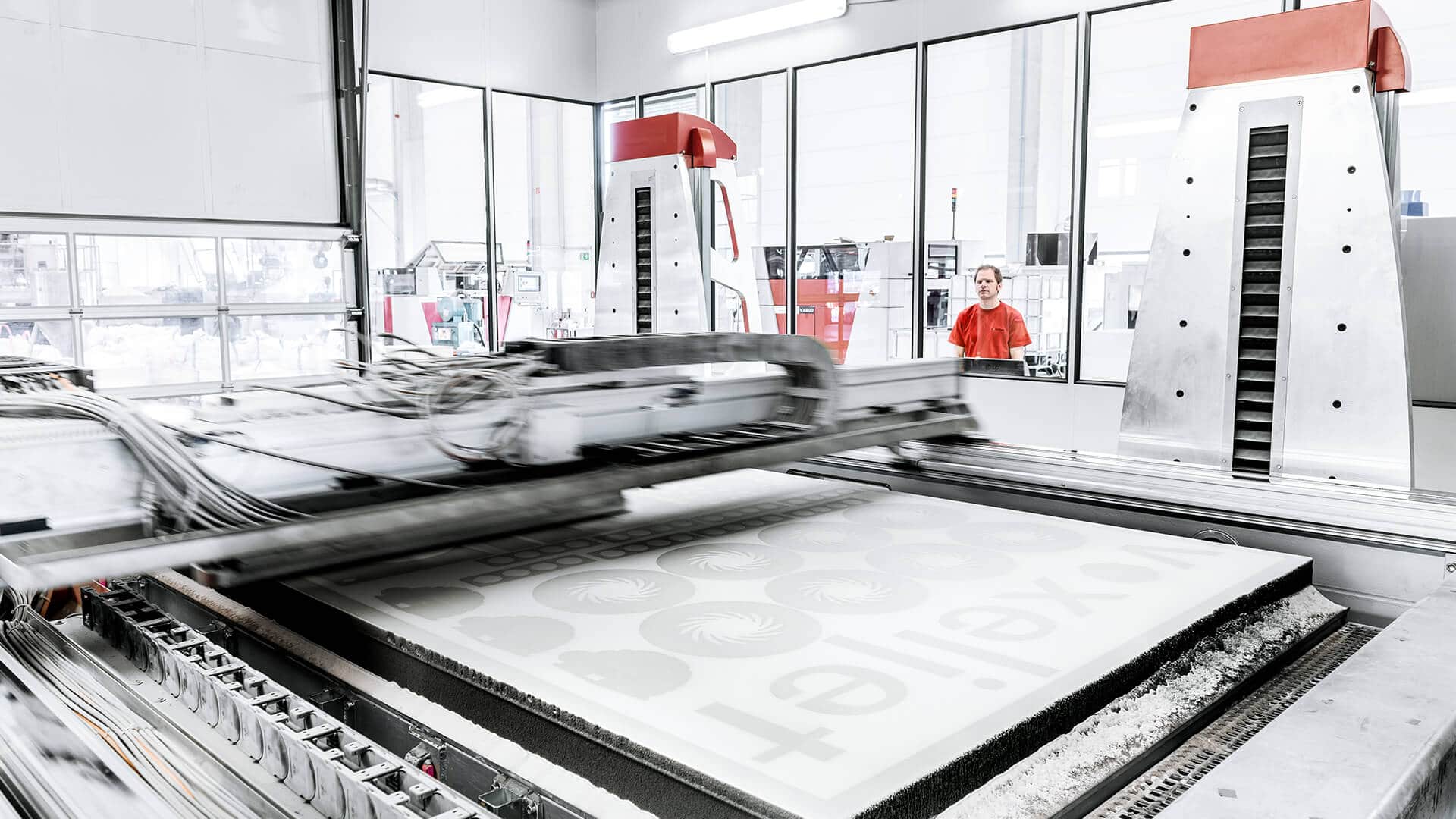

voxeljet的VX4000上的3D打印过程。
维捷材料是资源友好型材料,根据材料系统的不同,未胶合的粉末残渣可以回馈到生产循环中。

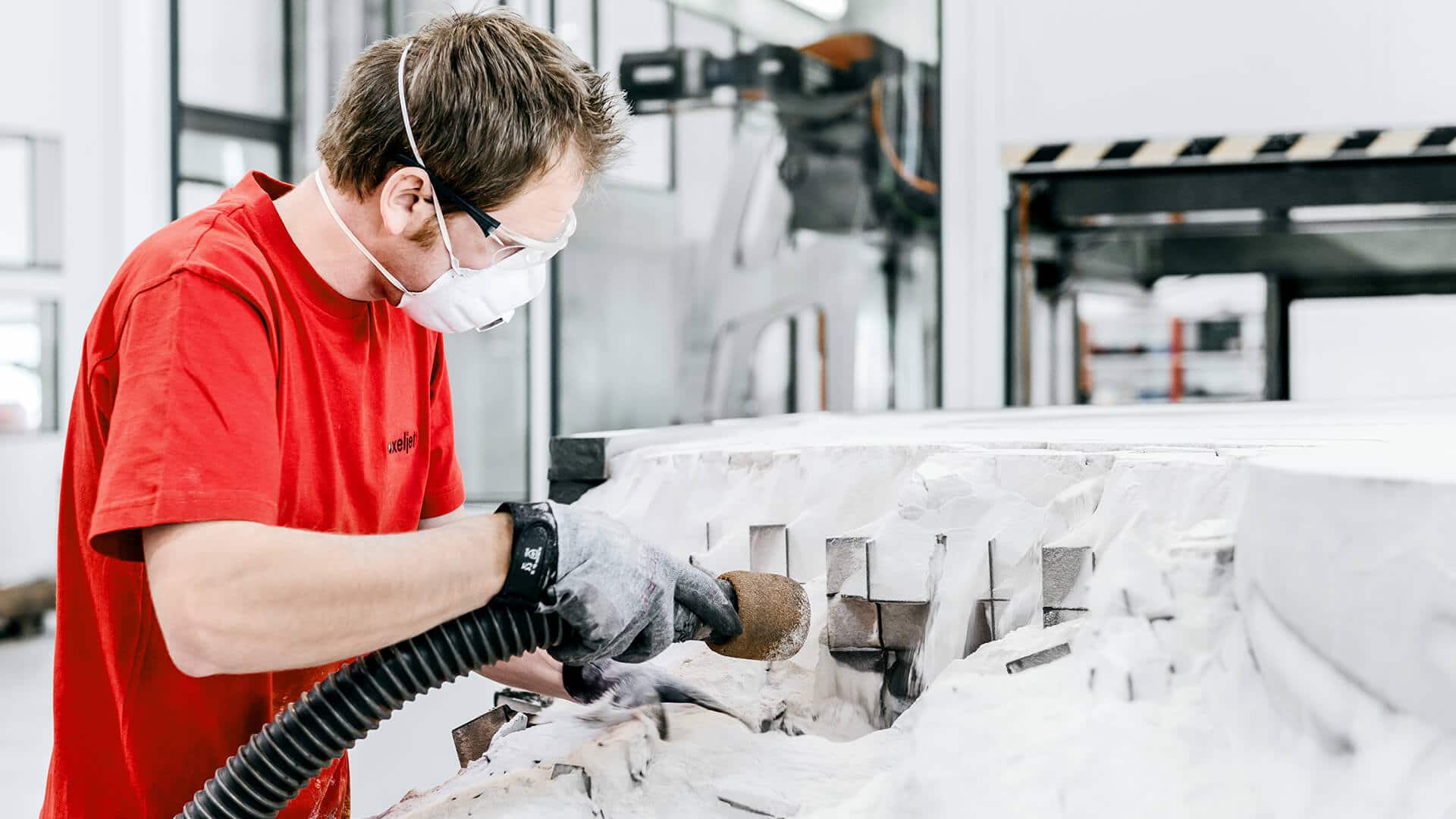

从voxeljet上拆开VX4000的包装。

我们希望为客户提供完整的解决方案,并将自己定位为高质量、可随时安装的组件供应商,并在创纪录的时间内完成。有了voxeljet的VX4000,我们的生产灵活性大大增加。这使得我们即使对复杂的项目也能迅速做出反应。这是因为3D打印给我们带来了独特的竞争优势,尤其是在拓展业务领域方面。

K. E. Shanavaz, GeschäftsführerPeekay Steel Casting (P) LTD.

Peekay Steel Casting (P) Ltd.

技术细节

VX4000采用双向打印头技术,只需两道工序就能打印出长4米、宽2米的整个施工现场。当打印头还在施工现场打印的时候,3D打印系统开始涂抹下一层沙子。

工艺:            voxeljet 粘合剂喷射工艺

分辨率:        高达200dpi

产量:            139升/小时

工作箱尺寸: 高度:1.000毫米。
                       长度:4.000毫米
                       宽度:2.000毫米

流程
我们的工艺以呋喃树脂为基础(ODB),是铸造行业高品质要求的理想选择。

砂子类型
我们提供不同粒径的经典石英砂。

后处理
采用环氧树脂浸润或密封的方式进行精加工。只要不是用于铸造工艺的零件。

下载文档

支持与服务

您对3D打印在生产中的创新应用有具体问题吗?您是否想自主维护机器或鉴定新材料?您关于如何利用增材制造技术优化生产的问题是维捷的首要问题。

3D打印机融资与voxeljet

智能融资

新工艺和新生产方式的智能融资需要融资伙伴对行业和市场有深入的了解。

voxeljet生产备件的添加剂。

增材制造生产备件

作为平稳生产的安全保障,维捷提供我们的生产中心作为特殊条件下的备用能力,以应对调试、计划外停机和高峰负荷。

voxeljet的快速铸造4.0版

铸造制造4.0

直接从CAD数据集获得铝、铁、镁、钢和青铜的完整铸件。复杂的下料,无需工具即可在3D打印中实现。根据德国的高规范和标准,快速而经济地实现。
