3D打印模型用于建筑和建筑规划

为了使计划中的建筑项目获得最真实的画面,模型制作已经成为建筑师不可缺少的工具。建筑模型不仅将数字设计转化为有形的物体用于展示,而且还为建筑师进一步开发和规划项目提供服务。

以下情况适用:模型越逼真越好。由于3D打印技术,现在有可能在最短的时间内制作出这样的模型,无论其复杂程度如何,都具有最高水平的细节。

来自3D打印机的塑料建筑模型

将3D模型用于建筑展示的一个例子是来自加纳Agbenoxoe的援助项目,慕尼黑建筑师Wieland Schmidt等人参与了该项目。2015年,这个拥有约2000名居民的村庄的社区中心在一场热带风暴中被摧毁。此后不久,斯图加特科技大学启动了一个援助项目,为居民建造一个新的社会中心。

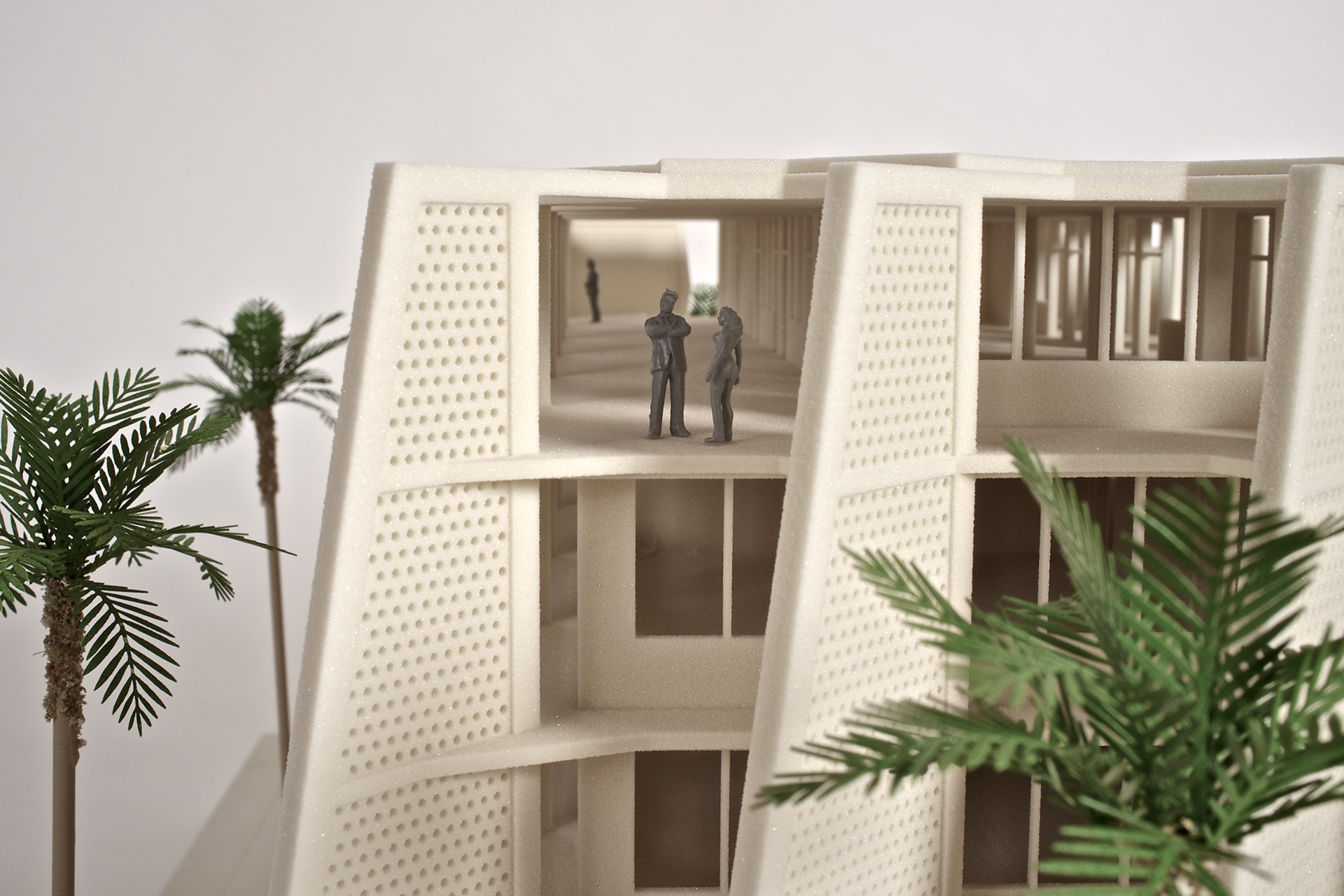

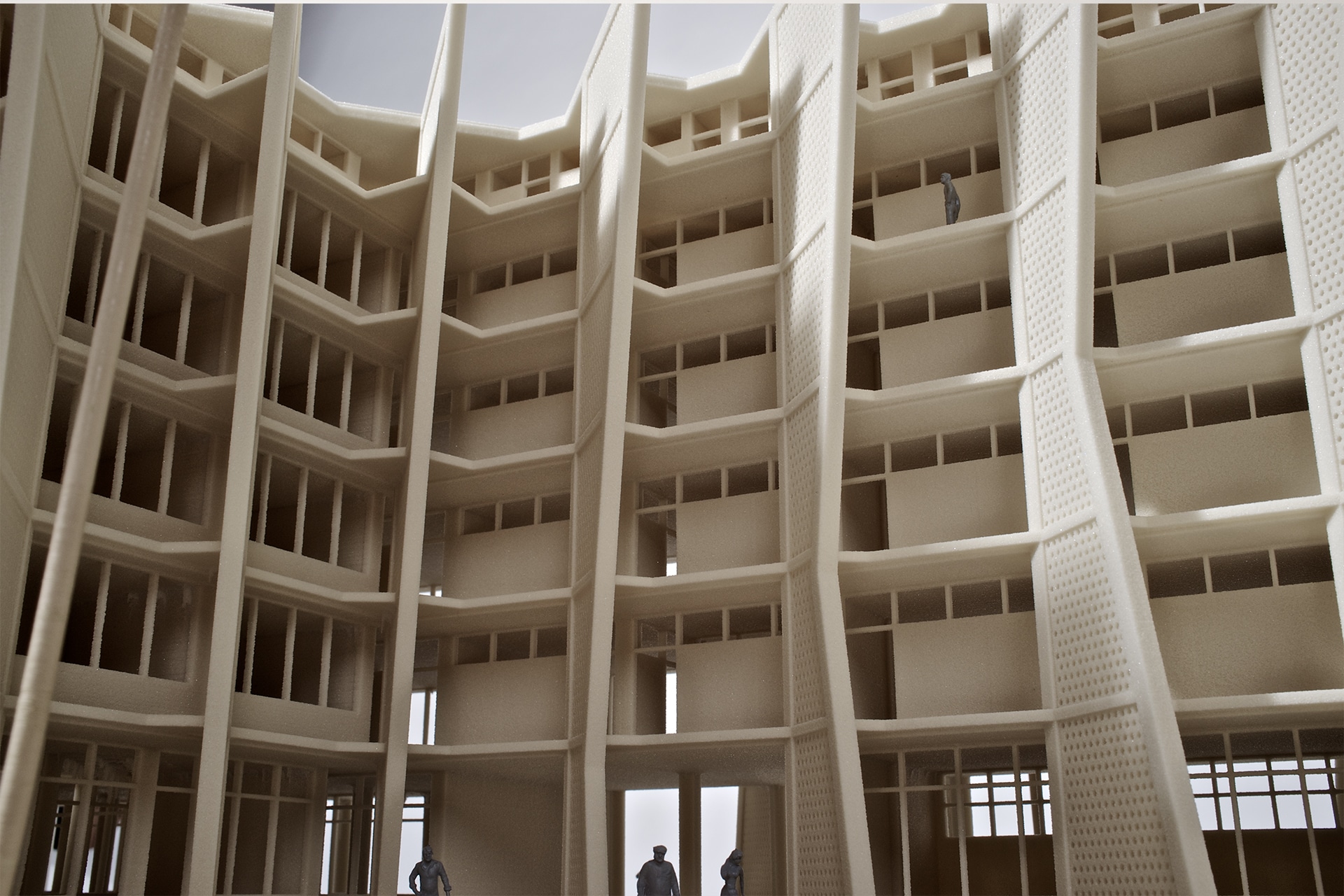

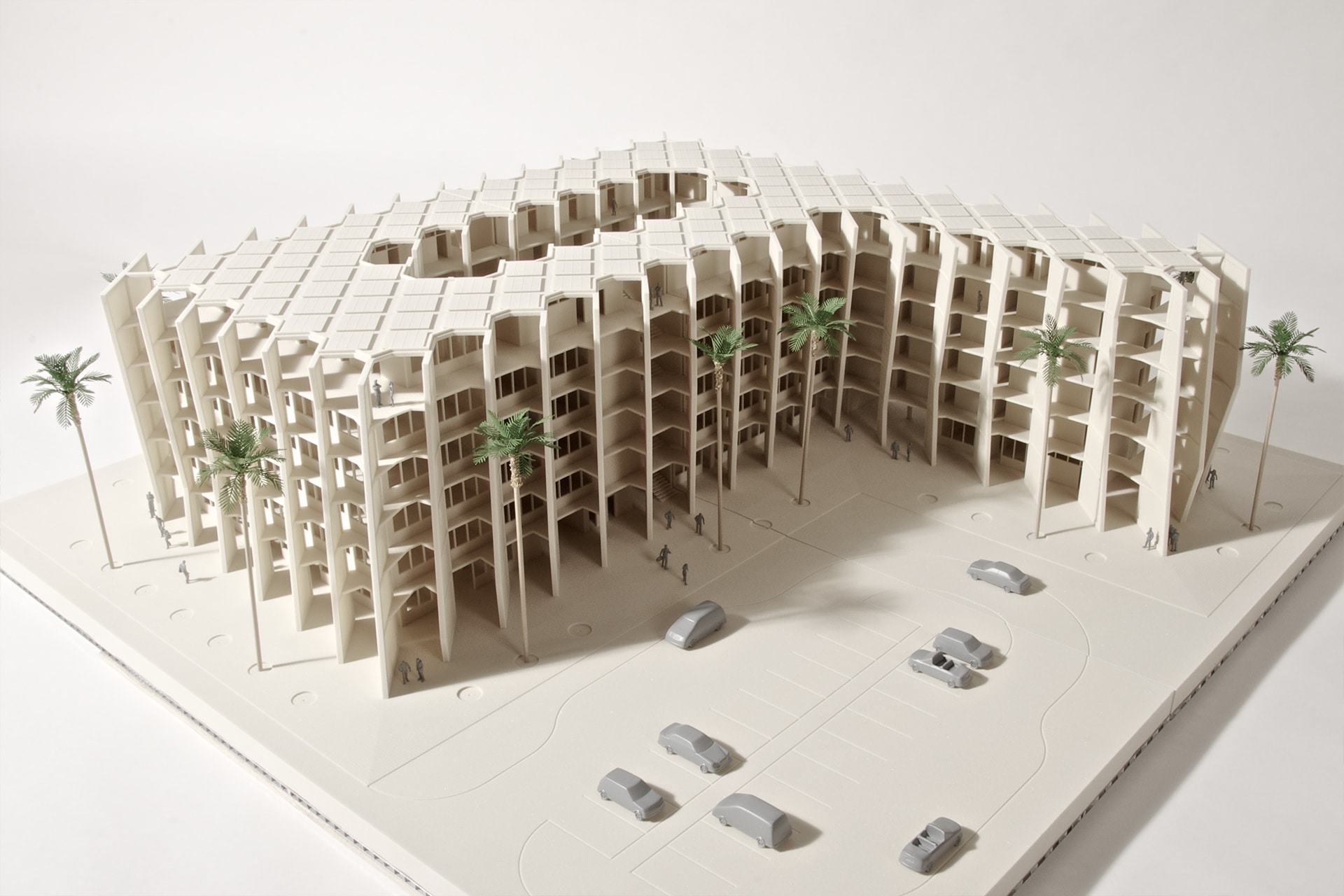

在规划阶段,建筑师Wieland Schmidt不断与居民交谈,以确定项目的最终草案。为了展示设计,voxeljet在VX1000上打印了一个由PMMA塑料制成的纯白色模型。在计算机生成的CAD模型的基础上,voxeljet打印了一个840×840×225毫米的模型。这不仅用于给Agbenoxoe的居民提供尽可能详细的新建筑图片,而且还用于为捐款支持的援助项目募集资金。

voxeljet 3D打印系统根据粘合剂喷射工艺工作,其中微米级的薄层粉末材料(在这种情况下是塑料PMMA)被选择性地粘在打印头上。这种制造技术的特点是打印过程的高速度。PMMA塑料确保了高分辨率和丰富的细节,无论设计多么复杂。这些因素使3D打印对建筑师和设计工作室极具吸引力。

voxeljet的3D打印欧盟议会

3D打印的欧洲议会

波兰学者和艺术家Tomasz Matusewicz博士也利用3D打印技术将他的一件作品可视化。通过他的欧洲项目,艺术家在他的作品中拾起了反复出现的身份主题。这个艺术对象的目的是在互联网上虚拟创造一个象征性的地方,将欧洲人团结在一起,而不管他们的多国籍。

三维打印的可能性使该项目得以具体成型,至少在模型规模上是如此。由VX1000工业3D打印机生成的塑料模型完全按照艺术家创作的方式展示了欧洲。该模型的特点是细节丰富,精度高。利用Binder Jetting 3D打印技术,Matusewicz博士能够说服自己的作品的空间表现和成功比例。该塑料模型也是理想的展示目的。

无论是塑料还是青铜 - 3D打印为建筑模型提供了合适的材料。

但是,它并不总是必须只是一个单一的建筑项目。3D打印也为景观或城市模型提供了一个合适的解决方案。这种应用的一个例子是艾哈奇镇的模型。作为2020年巴伐利亚州展览的一部分,爱沙赫和弗里德堡市都以 “解放的城市 “为主题。展览的核心是对维特尔斯巴赫创始城镇发展的历史表述。

展览的一部分是1914年艾哈奇市的城市模型,是用青铜铸造的。 铸造城市浮雕的基础是用塑料3D打印的模型,然后用传统的熔模铸造法将其转化为青铜模型。

来自巴伐利亚州Berg的模型制作者Michael Leibl负责3D模型的制作。在这种情况下,该模型以巴伐利亚州测量和数字化办公室的数字文件为基础,这些文件提供了1914年前后艾哈奇镇的地形和建筑量的信息。这些数据还必须在各种历史文件、城市规划和照片的帮助下转化为详细的三维模型。

对模型建造者迈克尔-莱布来说,一个巨大的挑战是如何在历史和创新之间取得平衡。一方面,1:600比例的模型必须满足3D打印和青铜铸造的要求,如最小壁厚,另一方面,它必须使众多的细节易于观众识别和阅读。在成功创建数据后,该模型在弗里德堡的voxeljet AG公司被打印成几个单独的部件,然后由巴伐利亚州斯特劳宾的GUGG艺术铸造厂铸造。
